Ελεγκτής Στάθμης ΕΣΤ 43 (TLC 43)
ΕΣΤ 43(TLC 43)
Μέτρηση Στάθμης Υγρών σε Βυτία με χρήση Αισθητήρων Απόστασης Υπερήχων.

Διαθέτει :
  • Τρεις εισόδους Αισθητήρων Απόστασης Υπερήχων.
  • Μία ψηφιακή είσοδο Αισθητήρων Θερμοκρασίας.
    για υπολογισμό της ταχύτητας του ήχου συναρτήσει της θερμοκρασίας (θερμοκρασιακή αντιστάθμιση ) για ακρίβεια μετρήσεων.
  • Τρεις Εξόδους Μικρορελέ για έλεγχο συσκευών στα 220 AC.
  • Οθόνη Υγρών Κρυστάλλων(LCD) και δύο Πλήκτρα για τοπική απεικόνηση και ρυθμίσεις με Ελληνικό Μενού
  • Προσαρμοζόμενο στην εγκατάσταση Πρόγραμμα Απεικόνισης Ρυθμίσεων και Καταγραφής
    με δυνατότητα Ογκομέτρησης του Βυτίου ή της Δεξαμενής.
  • Διασύνδεση RS-232 TTL και Pi Bus Miclo-Lan
  • Βομβητή για ηχητικά μηνύματα
  • Λυχνία LED για ένδειξη λειτουργίας
  • Εσωτερική Ασφάλεια Ρεύματος
  • Διετή Εγγύηση
  • Οδηγίες Χρήσης στα Ελληνικά

Διάγραμμα TLC 43

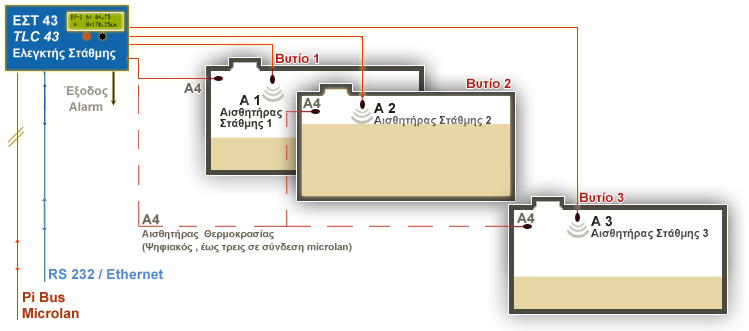

Γενικό Διάγραμμα Σύνδεσης και Επικοινωνίας ΕΣΤ 43(TLC 43)

Τεχνικά Χαρακτηριστικά ΕΣΤ 43 (TLC 43):
  • Μέγιστη Απόσταση Μέτρησης: 4 Μέτρα
  • Απόκλιση Μέτρησης :
    +- 2cm Maximum @ 3,5 Μέτρα , Με χρήση Αισθητήρα Θερμοκρασίας(Α4)
    +- 1cm Maximum @ 0,5 ως 2,5 Μέτρα , Με χρήση Αισθητήρα Θερμοκρασίας(Α4)
  • Μέγιστη ισχύς ανά Έξοδο Μικρορελέ : 100 Watt ανά Έξοδο Μικρορελέ , σύνολο 300 Watt
  • Τάση τροφοδοσίας : DC 8-15 V / 0,5 Α
...

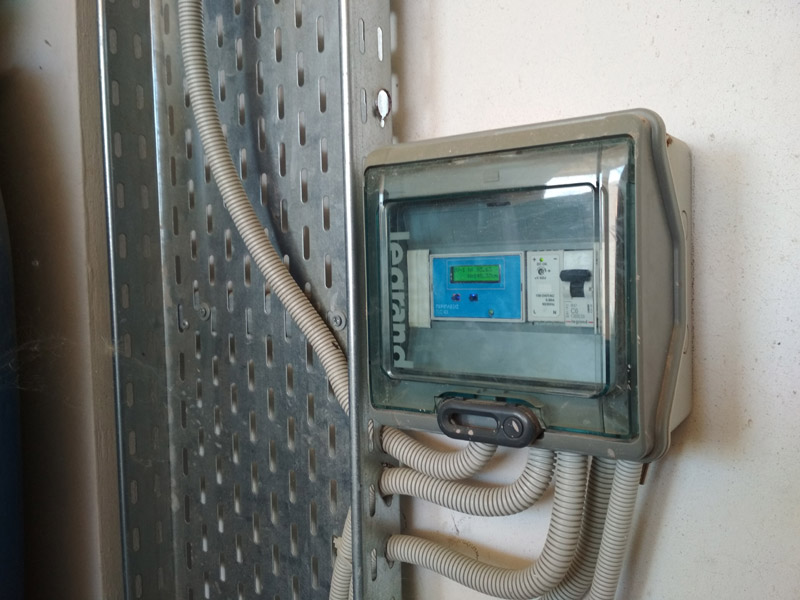

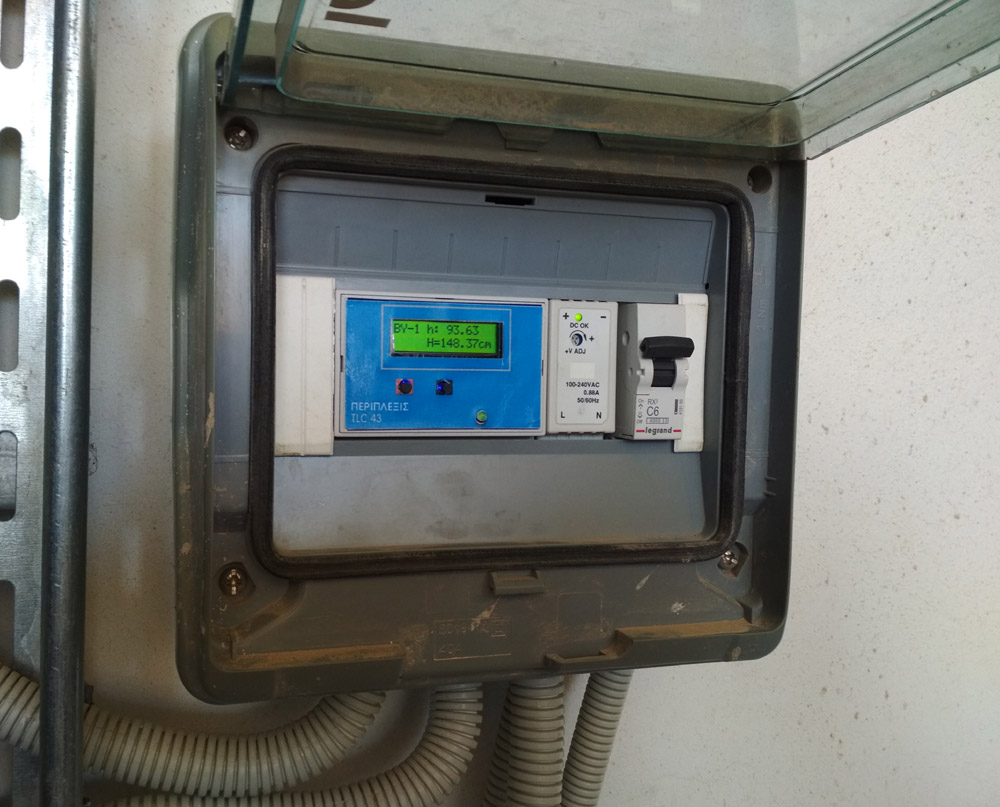

ΕΣΤ 43(TLC 43)

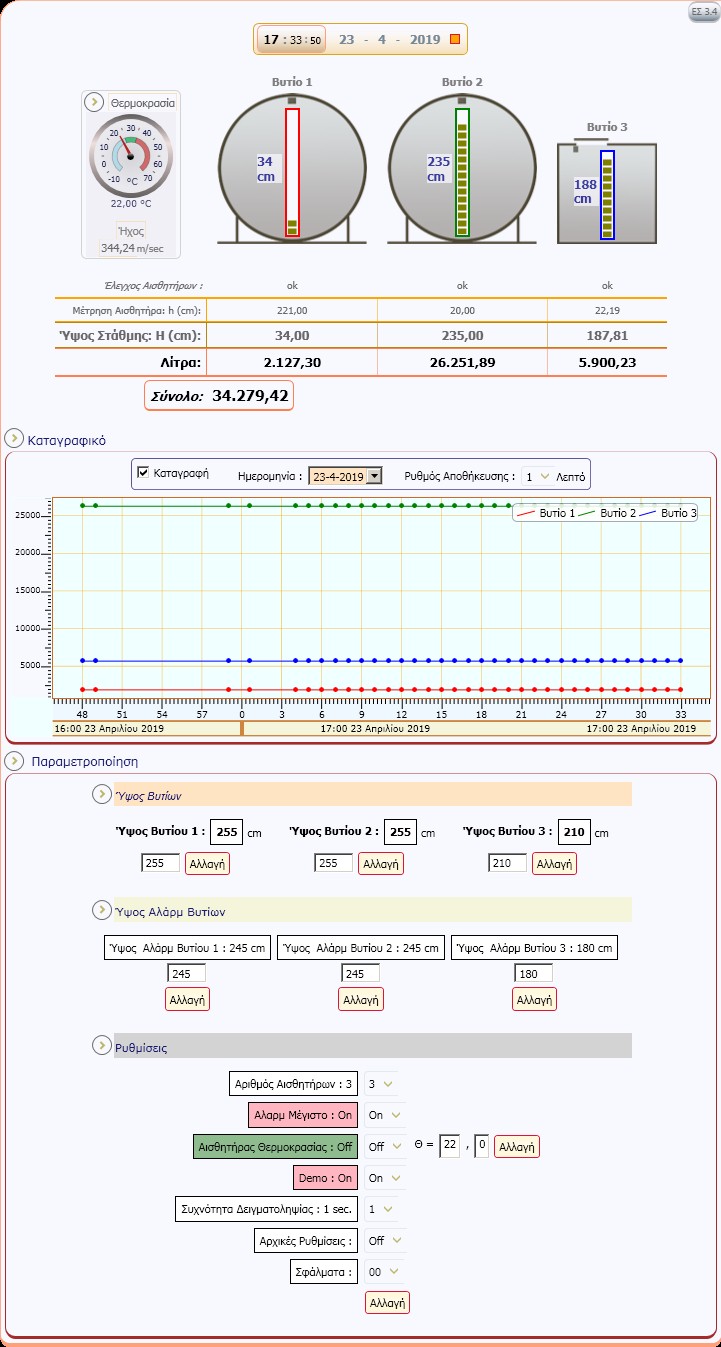

Πρόγραμμα Απεικόνισης Ρυθμίσεων και Καταγραφής ΕΣΤ 43(TLC 43)

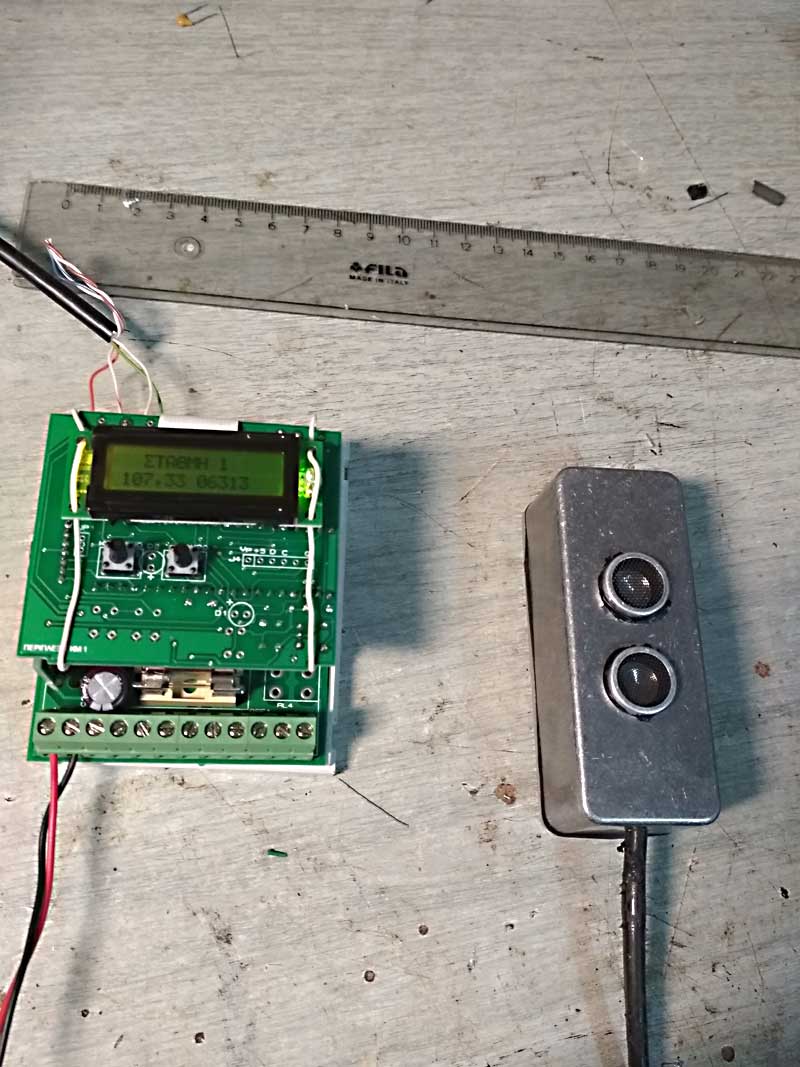

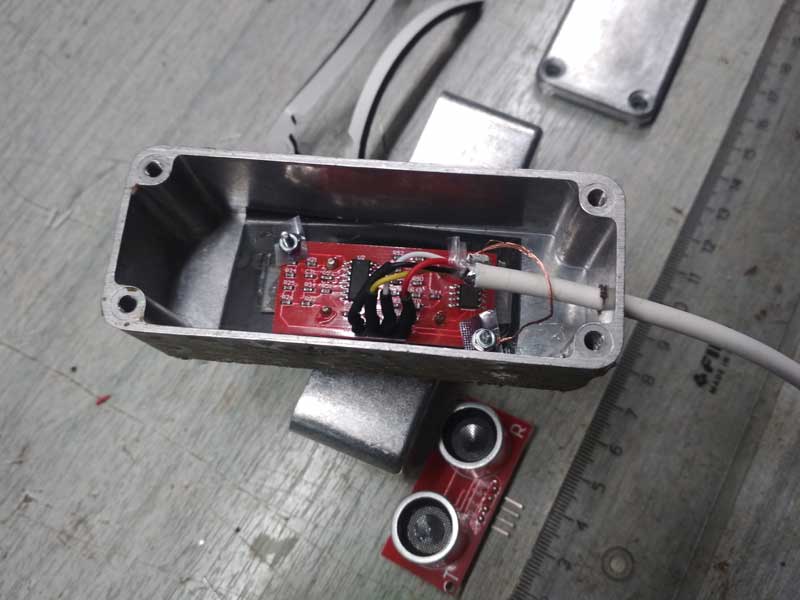

Εσωτερικό ΕΣΤ 43(TLC 43) και Αισθητήρας Απόστασης Υπερήχων

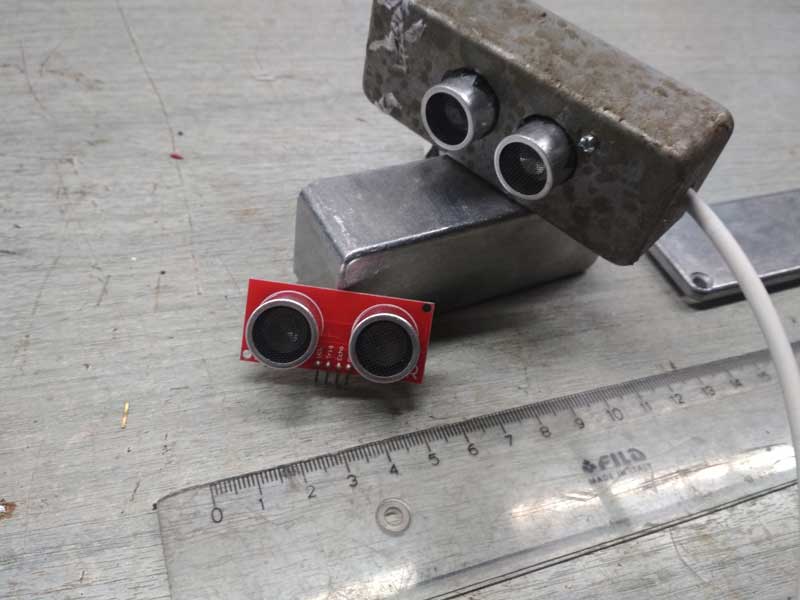

Αισθητήρας Απόστασης Υπερήχων

Αισθητήρας Απόστασης Υπερήχων

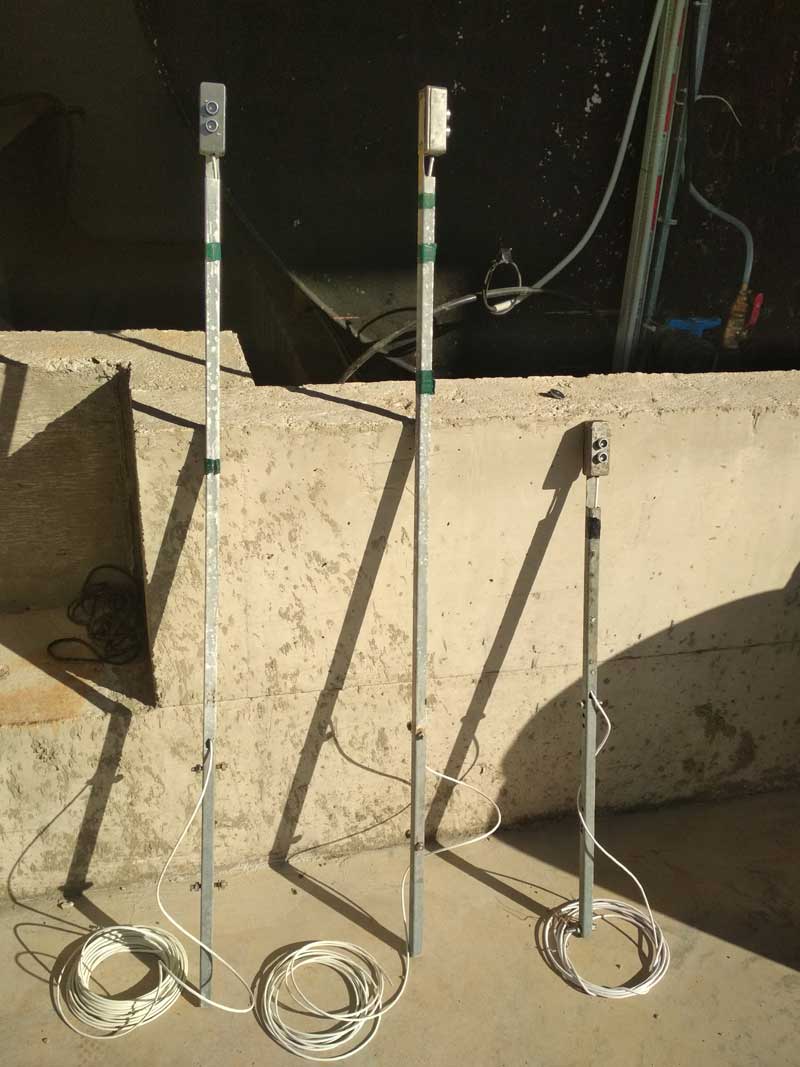

Έτοιμοι Αισθητήρες Απόστασης Υπερήχων

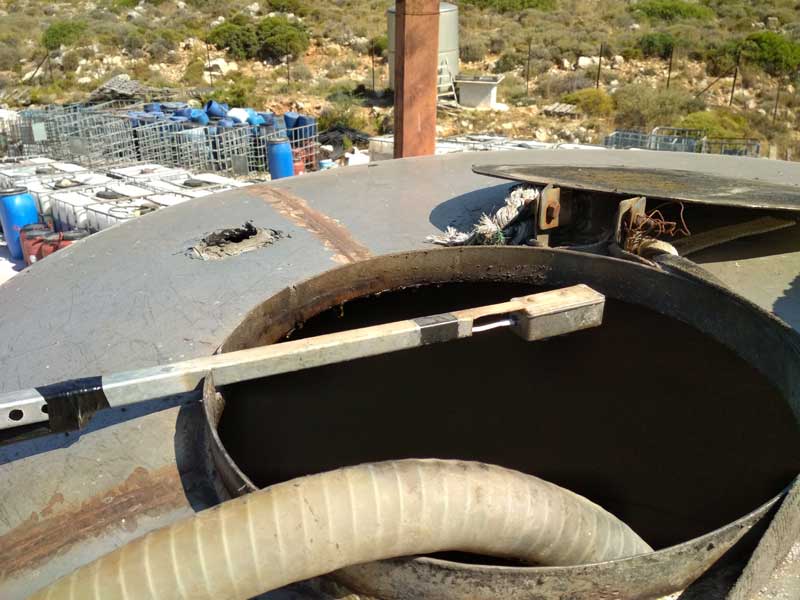

Εγκατεστημένος Αισθητήρας Απόστασης Υπερήχων σε Οριζόντιο Βυτίο

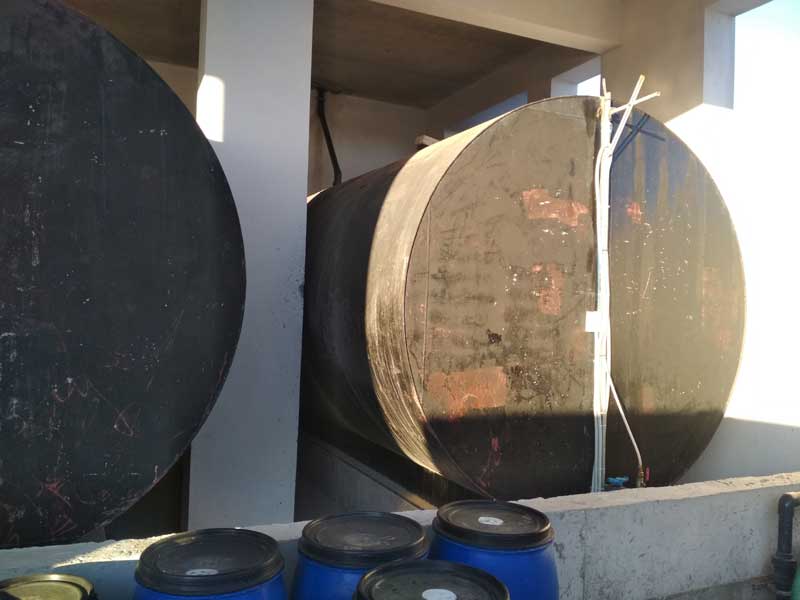

Εγκατεστημένος Αισθητήρας Απόστασης Υπερήχων σε Κατακόρυφο Βυτίο

Μέθοδος Μέτρησης Στάθμης(H = Ύψος Βυτίου - h)

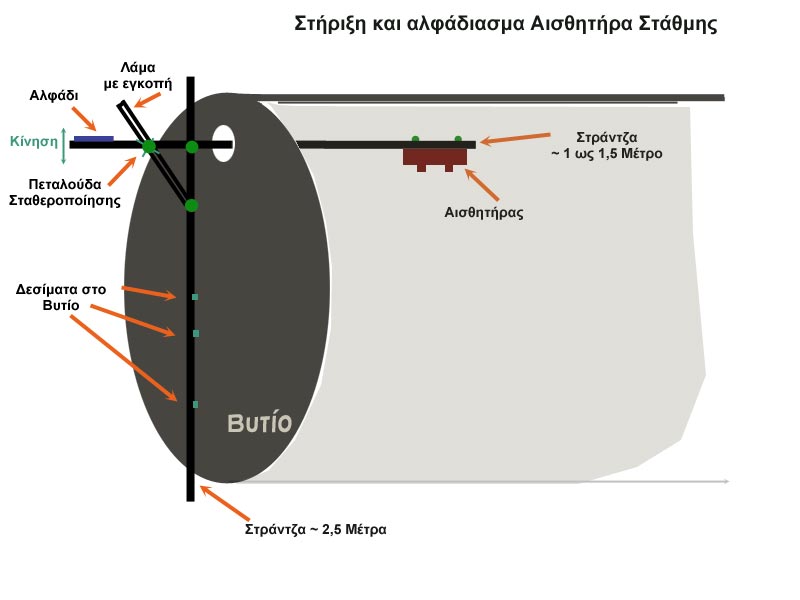

Σχέδιο Στήριξης Αισθητήρα Απόστασης Υπερήχων

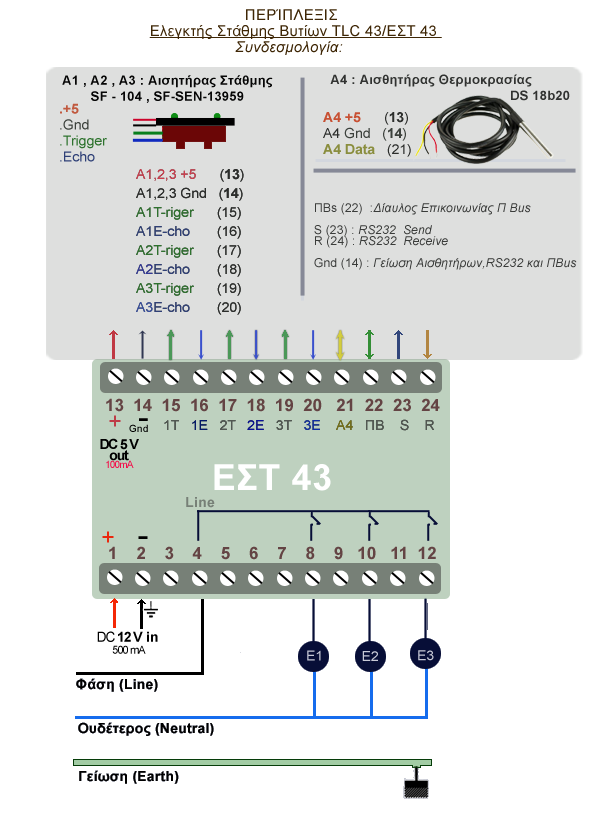

Συνδεσμολογία Ελεγκτή Στάθμης ΕΣΤ 43(TLC 43)
